Relação dupla 485 do isolamento de uma comunicação ao coletor de LoRaWAN para o AMI

Communication Isolation Dual Interface 485 To LoRaWAN Collector For AMI
Communication Isolation Dual Interface 485 To LoRaWAN Collector For AMI

Imagem Grande :  Relação dupla 485 do isolamento de uma comunicação ao coletor de LoRaWAN para o AMI

Detalhes do produto:
Lugar de origem: China
Marca: RADARKING
Certificação: IEC, ISO
Número do modelo: DCRL12-RDK150-G2A
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Detalhes da embalagem: pacote padrão da exportação
Tempo de entrega: 3-35days
Termos de pagamento: T / T, L / C, Western Union
Habilidade da fonte: 1000000 PCes pelo ano
Descrição de produto detalhada
Tensão de funcionamento: C.A. 220V+-20% 50Hz Tensão da quietude RS485: C.C. 5V.
Capacidade de carga RS485: 32 grupos do dispositivo RS485 terminal (800 medidores). Consumo de Energia: ≤ 3W do poder ativo; ≤ 5VA do poder aparente.
Realçar:

Infraestrutura de medida automatizada

,

sistema de medida avançado


Relação dupla 485 do isolamento de uma comunicação ao coletor de LoRaWAN para o AMI

Descrição:
DCRL12-RDK150-G2A é 485 -LoRaWAN ao coletor baseado em G2A (uplink LoRaWAN, ligação descendente 485) é um produto desenvolvido especialmente para ocasiões de uma comunicação de IoT. O produto é compatível com padrões do setor RS485 (protocolo de DL/T645, de CJ/T188, de MODBUS). É usado para executar uma comunicação de LoRaWAN para terminais com a relação de comunicação RS485.
O coletor é simples de usar, e precisa somente de instalar o coletor na área coberta pelo sinal da entrada de LoRaWAN, levantamento de dados ponto a ponto completo através da entrada. Tem as vantagens do consumo da baixa potência, da longa vida e da transmissão de dados em dois sentidos, que fornece uma garantia segura recolhendo dados do tempo real. O coletor pode automaticamente transferir arquivos pela rede dados à entrada, e a entrada transfere arquivos pela rede automaticamente dados à plataforma da rede; O produto é simples na estrutura, fácil manter e substituir, e não tem nenhuma conexão de uplink cabos de uma comunicação, e a instalação é conveniente e rapidamente. O produto é projetado de acordo com o conceito de padrões industriais do controle, a fonte de alimentação é uma comunicação de poupança de energia e completamente isolada, com a capacidade antiparasitária forte, a operação longa da distância de transmissão, a de alta velocidade e a estável.

1. Funções principais e características:
1,1 a relação da ligação descendente RS485 (a taxa de transmissão pode ser ajustada), pode levar 1-32 terminais; Uplink LoRaWAN.
1,2 RS485 relação dupla, um de que é uma relação local da manutenção.
1,3 vem com uma fonte diminuta da alimentação CA, C.A. 220V pode diretamente ser alcançada. Aplicando a tecnologia patenteada da empresa, tem as funções do anti-relâmpago, da anti-secagem, da pressão anti-alta, etc., protegendo eficazmente o coletor do trabalho normal.
1,4 apoie DL/645, CJ/T188, MODBUS e outros protocolos (pode ser personalizado).
1,5 aplique a tecnologia informática da borda, transferência de arquivo pela rede ativa programada e a transmissão transparente pode ser comutada. Os dados transferidos arquivos pela rede encarregam-se (até o número máximo de tarefas dos dados: 4), o intervalo entre dados do carregamento (0000 a 9999 minutos), e o arquivo terminal (o terminal no arquivo pode automaticamente ser transferido arquivos pela rede) podem ser ajustados.
1,6 tem o modo remoto de LoRaWAN e o modo RS485 local para a manutenção de dados.
1,7 isolamento de uma comunicação: Aplicando a tecnologia patenteada da empresa, com isolamento ativo, o anti-relâmpago, a tensão anti-seca, anti-alta e outras funções, protegem eficazmente a operação normal da relação RS485.
1,8 o fluxo de dados profissional da relação é controlado automaticamente, e o quadro da instrução enviado pela plataforma da entrada é processado preferencialmente.
1,9 adota o tipo a instalação do trilho 2P, que é pequeno em tamanho e fácil de instalar.
1,10 com uma variedade de indicações de estado, o estado do coletor pode ser determinado pelo indicador de estado no campo.
1,11 os parâmetros configurados salvar automaticamente durante o sem energia e são restaurados automaticamente em seguida poder-em.

2. Parâmetros técnicos principais:
2,1 parâmetros bondes:
Tensão de funcionamento: C.A. 220V+-20% 50Hz.
Tensão da quietude RS485: C.C. 5V.
Capacidade de carga RS485: 32 grupos do dispositivo RS485 terminal (800 medidores).
Consumo de potência: ≤ 3W do poder ativo; ≤ 5VA do poder aparente.
2,2 parâmetros de desempenho sem fio:
Frequência Center: 433MHz/470MHz (projeto personalizado), standard internacional de LoRaWAN.
Tecnologia da modulação: Modulação de espectro de propagação linear da modulação de frequência.
Largura de banda: 125kHz/250kHz.
Poder do RF: 20dBm (100mW).
Receba a sensibilidade: -143dBm @SF12/BW 125KHz.
2,3 desempenho da segurança:
Tensão do impacto: 2kV.
Pressão de funcionamento: 2kV.
2,4 compatibilidade eletromagnética:
Descarga eletrostática: 4kV;
Grupo rápido do pulso: 2kV (laço), /2kV da fonte de alimentação (laço do sinal);
Impulso: 2kV (modo diferencial)
2,5 ambiente do uso:
Temperatura: -20℃~+60℃.
Umidade: ≤ 95% da humidade relativa.
2,6 armazenamento de dados: Tempo ≥10 do armazenamento de dados anos após o sem energia.
2,7 relação de comunicação: relação RS485 dupla.
2,8 relação do Local: 2400bps.
Relação de comunicação de 2,9 medidores: Quatro taxas de transmissão podem ser ajustadas (por exemplo: 200bps, 2400bps, 4800bps, 9600bps).

3. Princípio da composição
3,1 breve descrição do princípio de funcionamento
Uplink o módulo de comunicação do coletor é o módulo de comunicação do protocolo de LoRaWAN; A relação local adota o modo de uma comunicação RS485; A relação de comunicação do medidor comunica-se com o medidor da energia no ônibus da ligação descendente 485 com o modo de uma comunicação RS485.
O coletor recebe o comando da leitura/controle emitido pela plataforma da gestão da nuvem e o comando da leitura/controle do medidor da energia no ônibus da ligação descendente 485 do coletor através do módulo de LoRa.
O coletor tem a função automaticamente de recolher dados predeterminados do medidor da energia elétrica no ônibus da ligação descendente e de transferi-los arquivos pela rede em intervalos regulares. Esta função exige a plataforma pre-entregar o medidor especificado e verdadeiramente conectado de 485 energias. Uma vez que o arquivo do medidor da energia (0 32) é transferido com sucesso, o coletor rejeitará as instruções que não pertencer ao arquivo e emitida pelo uplink, e não as processará.

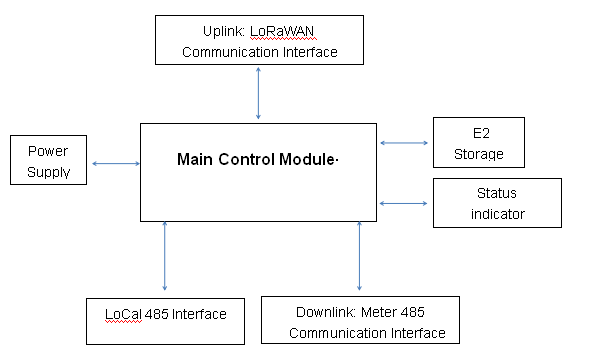

3,2 diagrama do princípio do hardware
Relação dupla 485 do isolamento de uma comunicação ao coletor de LoRaWAN para o AMI 0
Módulo de fonte de alimentação: Posto por um módulo de fonte de alimentação eficiente do interruptor.
Módulo de comunicação de LoRa: Realize a interação dos dados entre o nó de LoRa e a entrada, e selecione o modo de trabalho da classe C no protocolo padrão de LoRaWAN.
Relação local: Com os parâmetros running do coletor da pergunta, há uns ajustes selecionados para alguns parâmetros de funcionamento.
Relação de comunicação do medidor da ligação descendente: De acordo com o valor de ajuste da taxa de transmissão da relação da ligação descendente no coletor, permita a taxa de transmissão de uma comunicação unificada com ela.
Módulo de controle principal: Controla a recepção dos dados/enviam-na dos três canais de série, armazena-a/lê-o os dados E2 internos, e ajusta-o o estado do indicador de acordo com o estado de trabalho atual para informar os pessoais do campo do estado de trabalho do coletor.

4. operação, ajuste e instalação.
1) Nenhuma necessidade para a operação de usuário e o ajuste, é instalado por pessoais profissionais de acordo com o diagrama de fiação da instalação.
2) Antes da instalação, verifique o selo do fabricante, e o selo é intacto, a seguir começa a instalação.
3) O coletor é instalado em um lugar dentro ventilado e seco para assegurar a instalação segura e segura.
4) O coletor deve ser prendido de acordo com o diagrama de fiação mostrado no manual. É o melhor usar o terminal do fio de cobre ou do cobre para conectar cada terminal e deve ser apertado.
5) Diagrama de fiação
Relação dupla 485 do isolamento de uma comunicação ao coletor de LoRaWAN para o AMI 1
Relação dupla 485 do isolamento de uma comunicação ao coletor de LoRaWAN para o AMI 2

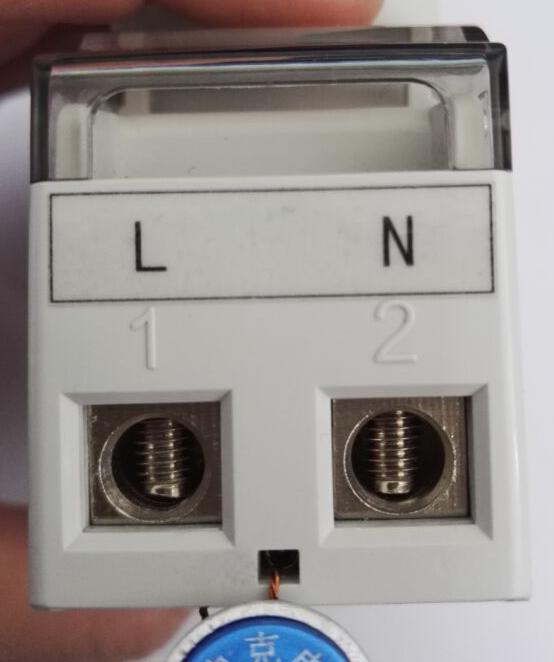

1 é a fonte de alimentação principal, L entrada; 2 são a fonte de alimentação principal, entrada de N.

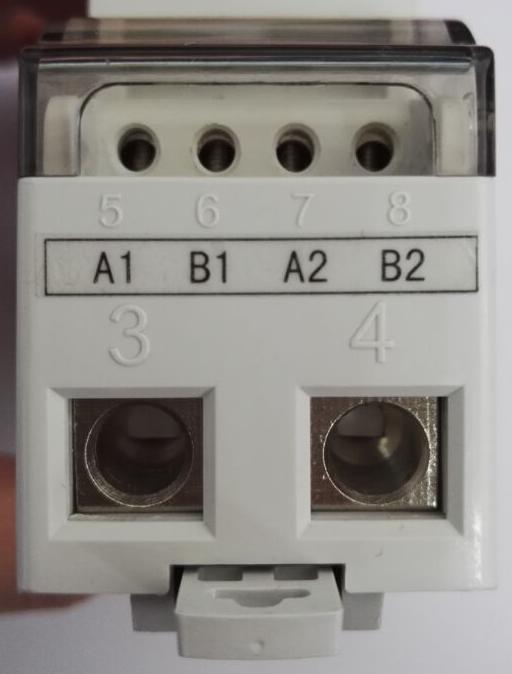

5 são conectados ao A1, 6 são conectados ao B1, 7 são conectados ao A2, e 8 são conectados ao B2.

5. descrição da luz indicadora
Em linha: Depois que o coletor é posto sobre, o módulo de comunicação de LoRa inicia automaticamente uma ação da junta para incorporar a rede, neste tempo, os flashes da luz indicadora; Quando o módulo incorpora a rede com sucesso, a luz indicadora gerencie para o modo claro constante.
Uplink: Quando uplink o módulo de LoRa recebe/envia dados, o indicador pisca uma vez e o estado normal está.
Ligação descendente: Quando uplink a relação de ônibus do medidor recebe/envia dados, o indicador pisca uma vez e o estado normal está.

6. A1, B1, A2, B2 uso da relação do porto RS-485
A1, porto B1: Porto de comunicação do medidor RS-485 da ligação descendente.
A2, porto B2: Porto de comunicação RS-485 local.

7. Transporte e armazenamento
O produto não deve ser sujeitado ao impacto severo durante o transporte e a desembalagem. Deve ser armazenado no suporte sob as circunstâncias de empacotamento originais, e a altura de empilhamento não deve exceder 5 camadas.
O lugar a ser armazenado deve estar limpo, a temperatura ambiental não excede -40 o ° C ~ +70 o ° C, a humidade relativa não excede 95%, o ar não contém gás corrosivos e não os molda.
O medidor armazenado da energia elétrica deve estar no empacotamento original. O ambiente do lugar do armazenamento deve estar limpo. A temperatura ambiental não deve exceder o °C -25 ~ o °C +70, a humidade relativa não deve exceder 85%, e o ar não contém gás corrosivos e não os molda.

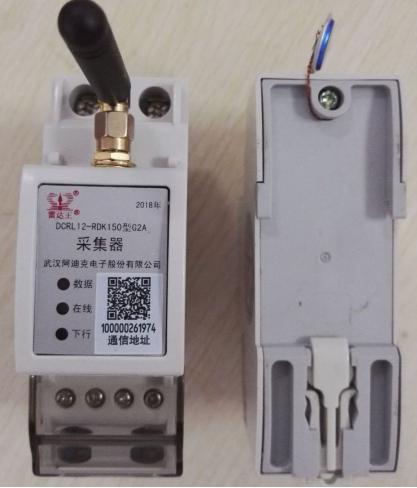

8. Dimensão (milímetros)
Comprimento: 100mm; Largura: 36mm; Altura: 67mm.
Relação dupla 485 do isolamento de uma comunicação ao coletor de LoRaWAN para o AMI 3

9. Diagnóstico de falha, análise, e métodos comuns da pesquisa de defeitos
1) Todos os indicadores de poder-em não são indicados. Se o coletor está instalado normalmente, se a fiação está prendida de acordo com o desenho correto, e se a linha de entrada do coletor tem a entrada da tensão 220V.
2) Quando o medidor lê os dados, não há nenhuma exposição do indicador de uma comunicação, e o downlight do coletor tem uma ação. Há alguma sobrecarga ou procura um caminho mais curto na relação de 485 ônibus?
3) A luz indicadora em linha continua a piscar, o lugar do coletor não é coberto pelo sinal da entrada, ou o conector da antena de LoRa do coletor é anormal e precisa de ser reparado.

10. Descrição dos acessórios
O coletor será equipado com as instruções, o certificado e o selo.
